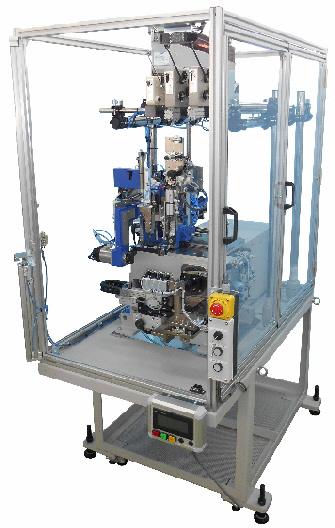

SS01 Coil Winding Machine

Einführung



Die SS01 ist ein vollautomatisches 4-Achsen-CNC-Einspindel-Wickelmaschine, die Draht auf der Komponente und um den Anschlussstift wickeln.



Das ausgewogene Design-Struktur der SS01 ermöglicht High-Speed-Produktion unter Beibehaltung der Qualität und Zuverlässigkeit durch minimale Vibrationen. AC-Servomotoren geben schnelle und sichere Positionierung der Spindel und Drahtführung.



Die TNK G2 Controller mit PC-Schnittstelle verfügt über eine grafische Programmierumgebung, die vertraut sein für jeden Computer-Benutzer und Maschine Programmierer.



Es ist möglich, den Aufbau der Automation Line durch unsere schnelles Laden / un-Ladesystem und die Werkzeuge Transfersystem.



Viele weitere Optionen sind verfügbar, wie verschachtelte und decken Verklebegruppe, Luft Drahtschneider, Verdraller, Drahtabisolierer Einheit, 4-Draht-System, und Reitstock.



Technische Daten





Max. Drehdurchmesser

140mm

Max. Wickelbreite

100mm

Drahtbereich

0.018 ~ 0.4mm*

Spindel Motor

AC Servomotor 400W

Wickelgeschwindigkeit

16,000/10,000/5,000/2,000/1,000rpm (option)

Spindelpositionierung

Programm alle 1° : Blockieren jeden 18°

Verlegemotor

AC Servomotor X,Z : 50W / Y : 100W

Max. Verlegegeschwindigkeit

250mm/s

Drahtführungssystem

X (links 100/rechts 50) : 150mm / Y (vor/hinten) : 100mm

Z (oben 80/abwärts 20) : 100mm

Richtung Drahtführung

Horizontale / Vertikale / +45°

Spannungsversorgung

230VAC 50/60Hz 1Φ

Leistungverbrauch

1.5kW

Luftdruchanschluss

0.49 ~ 0.59MPa

Maße

545 (W) x 900 (D) x 1,800 (H) mm

Gewicht

120kg

Home.
Zurűck.
Haupt.
Kontakt.

* Größere Draht-Option mit Spindelmotor Upgrade und LuftMesser
